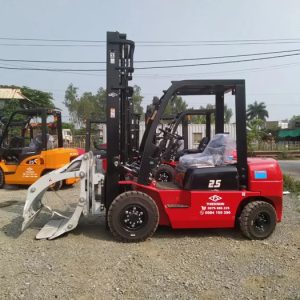

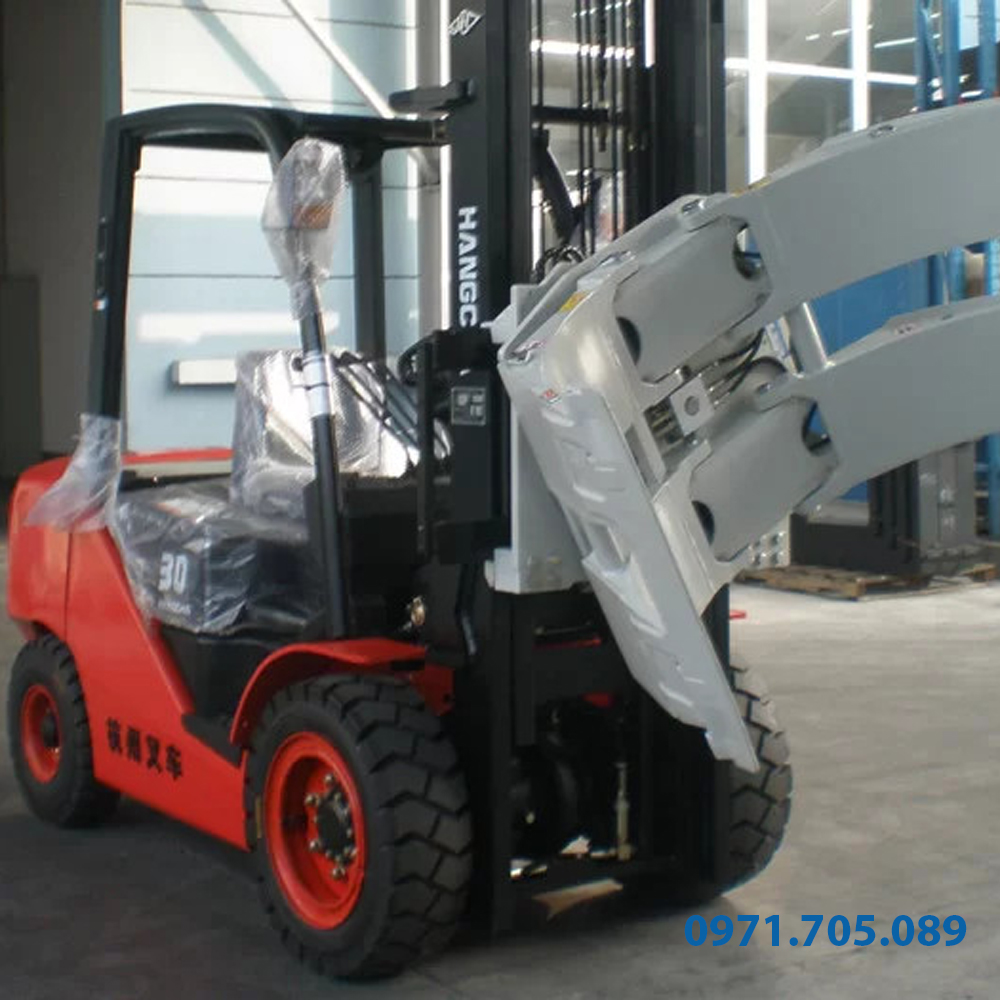

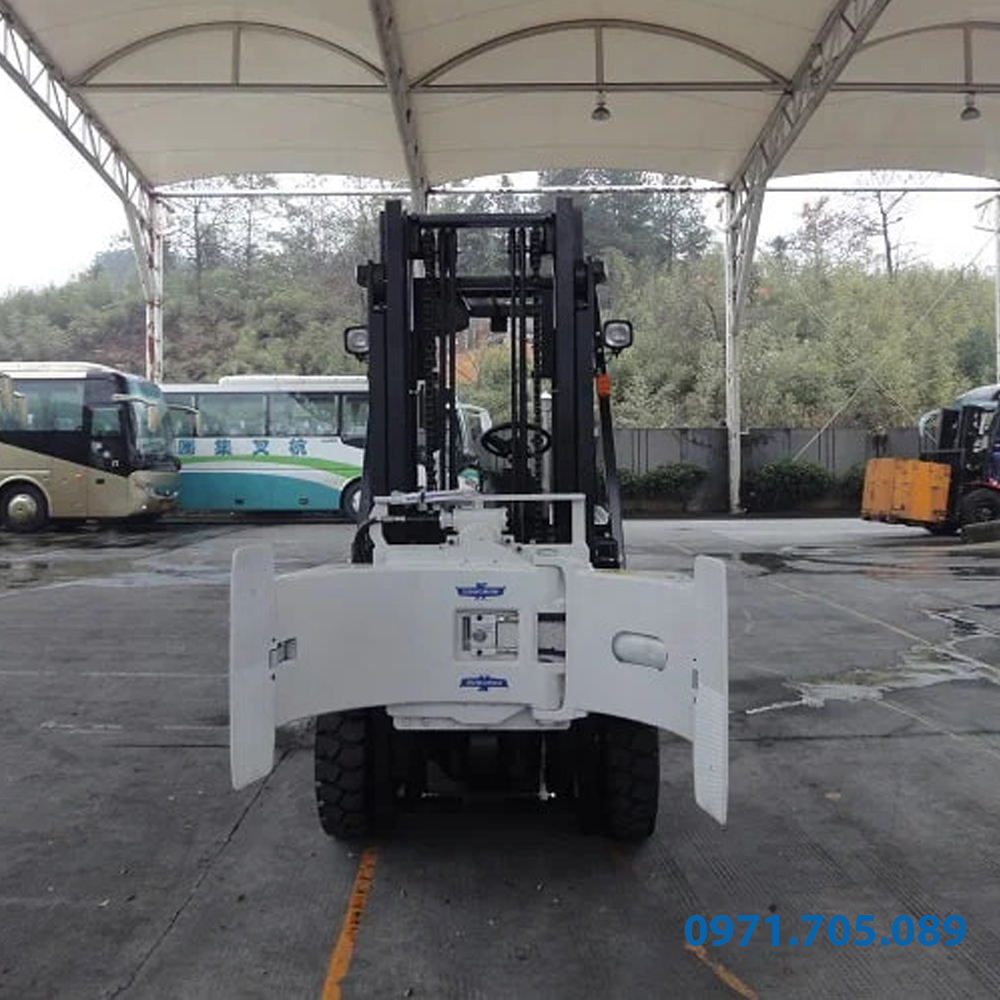

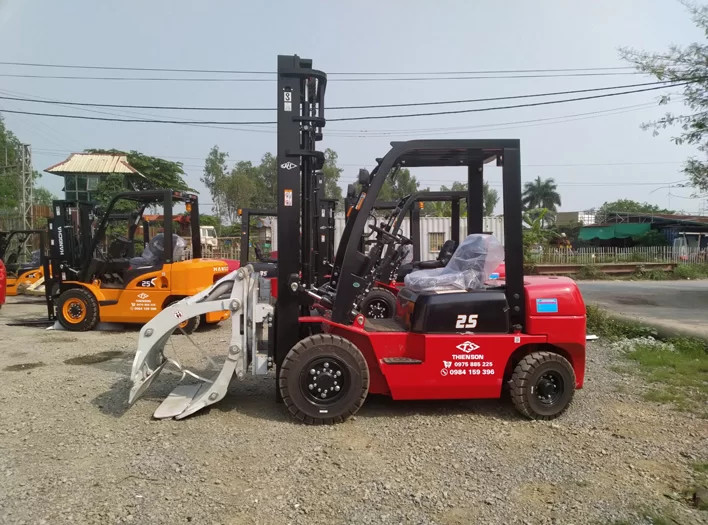

Xe nâng kẹp cuộn giấy

1. Xe nâng giấy, bộ kẹp cuộn giấy là gì?

Mặt hàng giấy hoặc bao bì thông thường ban đầu được đóng theo dạng cuộn (tức là cách khối hình trụ tròn), là các sản phẩm phổ biến trong doanh nghiệp sản xuất bao bì, carton, nhà máy in ấn, nhà máy giấy,….

Hoạt động tại các doanh nghiệp ở lĩnh vực này là sắp xếp xếp chồng 2,3-6 cuộn giấy; di chuyển đóng hàng vào container hoặc đến bước tiếp theo của quy trình sản xuất; nâng hạ cuộn giấy đang đặt nằm trên pallet > xoay 90* hoặc 180* rồi đưa đến máy xả cuộn,…

Xe nâng giấy là sự kết hợp giữa thiết bị xe nâng cơ bản cùng bộ công tác kẹp cuộn giấy để xử lý các công việc kể trên.

Việc sử dụng xe nâng giấy giúp doanh nghiệp rút ngắn được thời gian sản xuất, tiết kiệm chi phí nhân công và việc vận hành cũng thuận tiện dễ dàng hơn.

2. Đặc điểm của xe nâng giấy

Xe nâng hàng Hangcha có nhiều mẫu xe nâng từ thông dụng cho tới chuyên dụng: xe nâng dầu, xe nâng điện, xe nâng dòng A, dòng X, dòng AE, XR,…Bộ kẹp giấy cuộn lắp trên dòng xe nào cũng được tùy thuộc vào trọng lượng của cuộn giấy và yêu cầu công việc của bạn, tuy nhiên đều có đặc điểm sau:

THƯƠNG HIỆU	HANGCHA
PHỤ KIỆN: Bộ kẹp giấy	Kẹp 1 cuộn, kẹp 2 cuộn, kẹp giấy xoay 360 độ
NHÓM SẢN PHẨM	Xe nâng ngồi lái
TẢI TRỌNG TIÊU CHUẨN	1000- 5000kg
CHIỀU CAO NÂNG	3-6m
ĐỘ MỞ KẸP	250-1800 mm
TÌNH TRẠNG	Mới 100%

2.1. Đặc điểm của xe nâng giấy

Cuộn giấy không có kích thước và trọng lượng cố định, trong mỗi doanh nghiệp có một kích thước khác nhau. Vì vậy bộ kẹp giấy cuộn là một bộ công tác chuyên dụng, xe nâng giấy là một loại xe xử lý công việc đặc thù.

• Quá trình vận chuyển cuộn giấy là một nhiệm vụ không hề đơn giản. Người ta ước tính rằng hầu hết các cuộn giấy trải qua 16 công đoạn xử lý từ sản xuất đến sử dụng cuối cùng, với mỗi công đoạn có thể phải yêu cầu thiết bị kẹp cuộn riêng biệt.
• Bộ kẹp giấy cuộn có thể lắp trên nhiều dòng xe: xe dầu hoặc xe điện. Quý khách hàng có thể lựa chọn tùy thuộc vào nhu cầu sử dụng, yêu cầu của nhà máy, môi trường làm việc và ngân sách đầu tư.
• Thông thường một cuộn giấy có khối lượng vài trăm kg. Khi nâng nhiều cuộn giấy cùng một lúc cộng với tự trọng của bộ kẹp giấy thì có thể sử dụng được xe nâng giấy có tải trọng từ 1-5 tấn, và phổ biến nhất là xe nâng giấy 2 tấn, xe nâng giấy 3 tấn
• Chiều cao nâng cơ bản của một chiếc xe nâng là 3m với 2 tầng nâng, tuy nhiên có thể điều chỉnh khung nâng để phù hợp với mục đích công việc tối đa lên tới 6m, hoặc khung nâng chui cont làm việc trong container

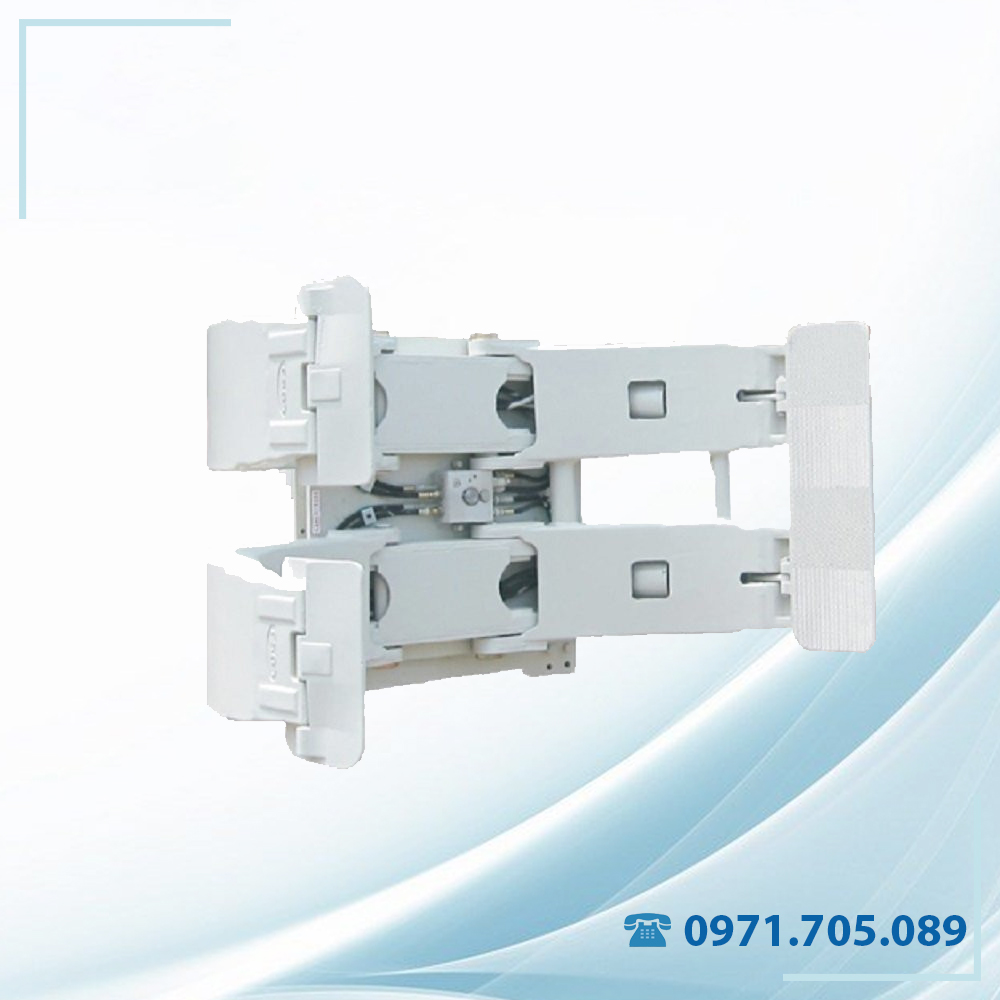

2.2. Đặc điểm của bộ kẹp giấy

• Các thao tác kẹp – nâng hạ- xoay 360 độ đều được điều khiển bằng hệ thống thủy lực và có thể thực hiện nhiều thao tác cùng 1 lúc.
• Độ mở của kẹp từ 250-1800 mm tùy vào từng loại kẹp
• Hai tay kẹp có thể di chuyển tự do, mở ra và đóng vào tùy ý.
• Thiết kế 1 bên tay kẹp chia thành 2 tay nhỏ rời nhau, khi người vận hành thực hiện thao tác kẹp thì tay kẹp rời sẽ di chuyển sát vào cuộn giấy có đường kính nhỏ hơn.

2.3. Lưu ý

• Ngoài bộ kẹp giấy, kẹp xoay 360 độ, nhà sản xuất khuyến cáo không nên lắp thêm bộ công tác dịch giá Sideshifter chung với bộ kẹp giấy. Vì có khả năng xảy ra trường hợp mất cân bằng tâm tải trọng nếu tài xế không may thao tác sàng càng thành xoay cuộn giấy thì xe nâng dễ bị lật.
• Lưu ý vận hành:

• • Phần giữ cho các cuộn giấy không bị tuột ra là ” má kẹp”. Vì vậy trong quá trình vận hành không nên dùng toàn bộ tay kẹp để ôm trọn lấy cuộn giấy.
  • Phải cho má kẹp, kẹp đúng trọng tâm cuộn giấy để tránh việc cuộn giấy bị hỏng do lực siết mạnh hoặc tay kẹp bị nứt nếu sử dụng lâu dài.

3. Phân loại xe nâng kẹp cuộn giấy

3.1. Bộ kẹp 1 cuộn giấy

Xe nâng giấy với bộ kẹp 1 cuộn có thể lựa chọn tay mở từ 250mm đến 1830mm.

Khi nào cần sử dụng bộ kẹp 1 cuộn giấy:

• Kích thước cuộn giấy lớn, khi kẹp 2 cuộn trở lên sẽ gặp khó khăn hoặc quá tải trọng/kích thước.
• Cần độ chính xác cao, giảm nguy cơ làm hỏng các cạnh của cuộn giấy.
• Công việc đến giai đoạn phải xử lý từng cuộn giấy một lần.

3.2. Bộ kẹp đôi

Xe nâng giấy với bộ kẹp đôi có thể lựa chọn tay mở kẹp từ 250 mm đến 1600 mm.

Bộ kẹp đôi được thiết kế cho các nhà máy xí nghiệp nơi cần bốc xếp, vận chuyển nhiều cuộn giấy một lần, như vậy sẽ giúp cải thiện năng suất, tiết kiệm thời gian..

Khi dùng bộ kẹp đôi tốt nhất nên có một miếng đệm tiếp xúc trên mỗi cuộn giấy để tạo độ bám chắc chắn, với lực kẹp trên mỗi cuộn.

3.3. Bộ kẹp giấy xoay 360 độ

Bộ kẹp có khả năng xoay 360 độ để xử lý công việc chẳng hạn như

• Các cuộn giấy thường được vận chuyển theo chiều ngang và đặt xuống giữa sàn xe tải khi sử dụng xe tải thùng hoặc xe container. Điều này có nghĩa là các cuộn cần phải được xoay ít nhất 90 độ bằng cách sử dụng kẹp nghiêng hoặc xoay 360 độ để nâng hạ tải.
• Các cuộn giấy đang được xếp chồng lên nhau nằm ngang trên các pallet hàng > nâng lên rồi xoay 90 hoặc 180 độ để cuộn giấy vào xe kéo giấy sau đó đưa vào buồng nối hoặc đưa vào máy xả cuộn.

Kẹp phải có hệ thống quay nhanh, chính xác với các điểm dừng thẳng đứng chính xác. Để đi vào bên trong container, xe nâng được sử dụng phải có cột nâng thấp và một thanh chắn bên giúp định vị tải trọng.

4. Làm sao để lựa chọn xe nâng kẹp giấy phù hợp

Với các loại giấy khác nhau yêu cầu áp lực kẹp khác nhau, tùy thuộc vào sản phẩm thực tế của từng doanh nghiệp mà sẽ cần sử dụng chiếc xe nâng với loại kẹp giấy khác nhau. Vậy thì, làm thế nào để lựa chọn đúng model cấu hình xe nâng giấy, và đúng loại kẹp phù hợp với nhu cầu cụ thể? Bạn cần quan tâm tới một số yếu tố sau:

4.1. Chọn tải trọng xe nâng chính xác

Tải trọng nâng của một chiếc xe nâng giấy là con số thể hiện khối lượng nâng lớn nhất mà chiếc xe đó có thể nâng lên tại chiều cao nâng tiêu chuẩn. Càng lên cao khả năng chịu tải của xe nâng càng giảm.

Vì vậy khuyến nghị chọn tải trọng nâng phải lớn hơn so với khối lượng hàng lớn nhất cần nâng, và đặc biệt khi nâng hàng lên cao cần xem kỹ thông số kỹ thuật khả năng chịu tải của xe nâng theo độ cao.

4.2. Đường kính cuộn giấy lớn nhất và nhỏ nhất là bao nhiêu?

Đường kính lớn nhất và nhỏ nhất của cuộn giấy để đảm bảo lựa chọn được 1 bộ kẹp có độ mở của tay kẹp phù hợp. Thông thường các cuộn giấy có kích thước dao động từ 250mm – 1800mm. Ngoài ra còn có những kích thước đặc biệt hơn sẽ có những bộ kẹp cuộn giấy đặc thù để xử lý.

4.3. Chiếc xe nâng có cần xử lý công việc trong container hay không?

Chiều cao cuộn giấy sẽ giúp quý khách có thể hình dung được cách xếp cuộn giấy thành mấy chồng, chui vừa container để xuất khẩu hay không và lựa chọn được bộ khung nâng cho thiết bị xe kẹp sao cho phù hợp.

4.4. Chọn xe nâng dầu hay xe nâng điện?

Tùy thuộc vào môi trường làm việc có yêu cầu cao về khí thải, tiếng ồn để cân nhắc việc lựa chọn loại nhiên liệu chạy cho chiếc xe nâng giấy.

• Tần suất làm việc có cao không, 1 ca hay 2 ca trong 1 ngày? – Xe nâng chạy dầu hoặc dòng xe nâng điện Lithiumsẽ đáp ứng được công việc liên tục nhiều ca trong 1 ngày.
• Không gian kho xưởng kín hay không? – Đối với không gian kín thì bạn cần sử dụng xe nâng giấy chạy điện (không có khí thải, không gây tiếng ồn) để tránh ảnh hưởng tới các bộ phận làm việc khác

Hãy để lại sđt hoặc mô tả nhu cầu của bạn, chúng tôi sẽ tư vấn giải pháp phù hợp với mức chi phí tốt nhất cho bạn!

5. Bộ kẹp cuộn giấy trên xe nâng Hangcha

Kẹp giấy sử dụng cho xe nâng Hangcha là của hãng Cascade của Mỹ. Đây là hãng phụ kiện xe nâng số 1 thế giới, họ cải tiến liên tục và làm việc mỗi ngày để thúc đẩy ngành xử lý vật liệu và cung cấp các sản phẩm và dịch vụ tốt nhất có thể cho khách hàng của mình.

Đặc trưng của bộ kẹp giấy Cascade

Điều chỉnh lực kẹp phù hợp

Lực kẹp thường được tính bằng đơn vị kN (kilo Newton) và lực kẹp phải được điều chỉnh cho phù hợp với loại và kích thước của cuộn giấy. Mỗi loại cuộn giấy và mỗi thao tác xử lý yêu cầu cài đặt lực kẹp riêng vì nhiều lý do.

Lực kép (hoặc áp suất) quá mức bình thường có thể dẫn tới hư hỏng trục quay khiến nó không còn tác dụng, các cuộn giấy hoặc lõi cuộn có thể bị biến dạng và chặt quá mức làm rách giấy, bị biến dạng làm ảnh hưởng tới các bước tiếp theo trong chu trình xử lý giấy.

Lực kẹp thường được tính bằng kN (kilo Newton) và lực kẹp phải được điều chỉnh cho phù hợp với loại và kích thước giấy. Mỗi cuộn giấy và mỗi thao tác xử lý yêu cầu cài đặt lực kẹp riêng vì nhiều lý do.

Lực kẹp (hoặc áp suất) quá mức thường có thể dẫn đến hư hỏng trục quay khiến nó trở nên vô dụng trong ứng dụng sản xuất cuối cùng. Các cuộn hoặc lõi cuộn cũng có thể biến dạng và hẹp chặt quá mức có thể khiến giấy bị rách trong quá trình in, giảm tốc độ in và gây ra các vấn đề khác điều này thậm chí có thể làm chậm việc in ấn hàng ngày.

Kẹp không đủ lực có thể dẫn đến trục quay trượt hoặc cuộn giấy rơi ra khỏi kẹp. Cuộn giấy cũng có thể bị dịch chuyển nếu vô tình kích hoạt cần kẹp, vì vậy thường có một cổng an toàn trên chức năng kẹp thủy lực.

Hư hỏng cũng có thể xảy ra khi kẹp vào các cạnh của cuộn giấy, nơi chúng yếu hơn và nhạy cảm nhất.

Vì lực kẹp chính xác là rất cần thiết, một số ứng dụng nhấn mạnh rằng người lái xe phải kiểm tra áp suất vào đầu mỗi ngày. Bằng cách sử dụng giá thử hoặc tấm thử điện tử, lực kẹp thực tế có thể dễ dàng được kiểm soát.

Kẹp cuộn giấy xe nâng đã được kiểm chứng cấu trúc cánh tay và khung nhôm có độ bền tốt, sử dụng được trong thời gian dài.

Thiết kế tay quay và bộ ổn định đặc biệt cho phép phân phối lực kẹp vượt trội, giúp xử lý an toàn và giảm thiệt hại.

Cánh tay của kẹp cuộn giấy mỏng cho phép xếp chồng tải một cách chặt chẽ.

Vật liệu và thiết kế ổ trục trượt cao cấp ở cánh tay giúp làm tăng tuổi thọ ổ trục và giúp phân phối lực kẹp cân bằng.

Hai tay kẹp khung nhôm và má kẹp còn được trang bị tấm đệm bằng cao su giúp giảm ma sát, chống trượt, đảm bảo tải trọng nâng.

Kết cấu chắc chắn, tay kẹp ngắn và tay kẹp dài được chế tạo từ thép cường lực cao.

Van chia thủy lực là tiêu chuẩn giúp tốc độ của cánh tay đạt tối ưu.

Tốc độ cánh tay quay nhanh và đều giúp tăng hiệu quả và năng suất.

Kẹp cuộn giấy tròn Cascade là sản phẩm cho mọi giải pháp
Cascade sản xuất kẹp giấy tròn với nhiều model khác nhau nhằm đáp ứng mọi xử lý vậy liệu của khách hàng bao gồm

Kẹp đơn, kẹp nhỏ
25F, 18H, 20H là giải pháp hoàn hảo để xử lý cuộn giấy nhỏ hơn như giấy in báo, hình thức và in ấn

Kẹp đơn, kẹp từ trung bình đến lớn
45F, 25H, 30H, 33H, 72G, 77F, 90F, 100F- những model này được thiết kế cho các nhà máy, nhà kho, hành lang và chuyển đổi xử lý giấy kraft, giấy lót và giấy tráng.

Kẹp cuộn giấy Jumbo, kẹp siêu lớn.
120F, 130F, 70H, 150F, 160F, 120H kẹp cuộn sản xuất cao để xử lý giấy in rộng của kraft, tấm lót và cổ phiếu tráng

Cánh tay trượt
Khi độ dày cánh tay là một vấn đề, mô hình Sliding Arm cung cấp một cấu hình cánh tay kẹp hẹp

Xử lý các cuộn giấy xếp chồng
Được thiết kế cho các nhà máy và stevedores nơi xử lý nhiều cuộn là cần thiết.

Xử lý mẫu 2 đến 8 cuộn giấy in báo, giấy tráng, giấy kraft hoặc bảng

Xử lý các cuộn giấy mỏng
Thiết kế để xử lý nhẹ nhàng với các cuộn giấy có bề dày mỏng, nhẹ

Cánh tay xoay – Đa cuộn
RCQ và RSQ – được thiết kế cho các nhà máy và stevedores, nơi nhiều cuộn giấy in xử lý, giấy tráng, giấy kraft và bảng xếp hạng.

Điều khiển xoay 360
Thiệt hại có thể xảy ra khi cuộn đang được di chuyển từ một dock tải lên xe tải hoặc xe chở hàng.

Với phép quay Cascade 360, các tình huống có khả năng gây thiệt hại như tải trên mặt đất không bằng phẳng đã được loại bỏ.

Vì sao nên mua xe nâng kẹp giấy ở Thiên Sơn

1,

Với hơn 2.200 nhân viên tại 29 địa điểm trên khắp thế giới, Cascade là đối tác tốt nhất của bạn trong thế giới xử lý vật liệu và hậu cần với nhịp độ nhanh. Với các dòng sản phẩm liên tục mở rộng, Cascade có thể cung cấp nhiều giải pháp cho dù bạn làm việc với loại phương tiện nào.

Đội ngũ đại diện hỗ trợ khách hàng tận tâm và những người quản lý bán hàng giàu kinh nghiệm, hiểu biết sẵn sàng giúp bạn tìm ra giải pháp tốt nhất cho những thách thức về xử lý vật liệu, ngay cả khi điều đó có nghĩa là bạn phải đưa ra một sản phẩm hoàn toàn mới được tùy chỉnh theo nhu cầu của bạn. Chúng tôi ở đây để giúp bạn đạt được mục tiêu của mình hôm nay và trong tương lai.

Giảm thiệt hại cuộn giấy

• Hình dạng và bề mặt đệm tiếp xúc đã được chứng minh giữ các cuộn một cách an toàn
• Cấu hình cánh tay mỏng và đường viền cánh tay trơn giúp giảm lực tiếp xúc cuộn và cho phép xếp chồng khít nhau
• Các mẫu cánh tay ngắn được định vị duy trì cấu hình cánh tay mỏng trên nhiều loại đường kính cuộn

Xử lý cuộn nhanh hơn

• Khả năng hiển thị tuyệt vời qua và xung quanh kẹp
• Xoay 360 ° liên tục

Độ bền tuyệt vời

• Cấu trúc thống nhất trong cánh tay và khung cung cấp tính toàn vẹn của cấu trúc và mang lại độ bền vượt trội
• Bộ xoay truyền động rôto mạnh đã được chứng minh
• Ống lót Pivot không có dầu bôi trơn và cung cấp tuổi thọ cao hơn

2. đội ngũ chuyên viên tư vấn nhiệt tình tận tâm

3. Thiên Sơn là đại lý chính hãng và duy nhất của Hangcha tại Việt Nam
